Обзор блока питания Mastero K750

С декабря 2025 года в блоках питания Mastero K-серии вместо групповой стабилизации применяется отдельный DC/DC-преобразователь. Это позволило повысить стабильность напряжений по линиям 12V, 5V и 3.3V.

В этом обзоре я изучу и протестирую обновлённую модель Mastero K750 мощностью 750 Вт. Помимо неё в линейку входят версии на 700 и 800 Вт.

Для производительных ПК применение в БП  DC/DC-преобразователей особенно важно. В таких системах основная нагрузка приходится на линию 12V (процессор и видеокарта), тогда как 5V и 3.3V задействованы значительно меньше. При групповой стабилизации такая разница может вызывать перекос напряжений и выход параметров за допустимые пределы. Новая схема питания решает эту проблему.

• Технические характеристики
• Упаковка и комплект поставки
• Внешний вид и кабели
• Внутренняя конструкция
• Схемотехнические и конструктивные решения
• Дежурный источник питания
• Система охлаждения, шум
• ККМ и КПД
• Тестирование стабильности выходных напряжений
• Заключение



Технические характеристики

Общие характеристики:



¹Определено автором



Параметры выхода:





Упаковка и комплект поставки

Блок питания (БП) упакован в фирменную коробку из плотного картона. Размеры коробки 300×215×108 мм, вес 2.1 кг (измерено автором).



Внутри коробки БП со всех сторон зафиксирован и защищён листами вспененного полиэтилена. Дополнительно БП помещен в полиэтиленовый пакет.

Рядом уложен жгут выходных кабелей питания, зафиксированный липучкой. Кабели не отсоединяемые — БП не модульный.



Тут же расположился сетевой кабель. Его длина 1.4 метра, сечение 3×0.75 мм2. Вилка с заземляющим контактом.



Каких-либо винтов или инструкций в комплекте не предусмотрено.



Внешний вид и кабели

БП выполнен в форм-факторе ATX — его ширина и высота составляют 150 и 86 мм соответственно. Длина корпуса 140 мм.

Корпус металлический, окрашен в чёрный матовый цвет.

На задней стенке установлен разъём IEC320 C14 для сетевого кабеля и клавишный выключатель, который прерывает подачу сетевого напряжения на плату БП по одному из проводов питания.



В БП установлен вентилятор 120×120×25 мм. Воздух забирается через решетку «гриль». Подробнее о вентиляторе я расскажу в разделе «Система охлаждения».



Корпус достаточно жёсткий, выполнен из металла толщиной около 0.7 мм (измерено микрометром с учётом слоя краски).



Сбоку на корпусе наклеена этикетка с основными электрическими характеристиками БП. В частности, тут указаны допустимые токи нагрузки по всем линиям БП с учётом суммарных мощностей.



Все выходные кабели (шлейфы) чёрного цвета, плоские, без оплёток. Жёсткость умеренная, проблем при укладке не создаёт.

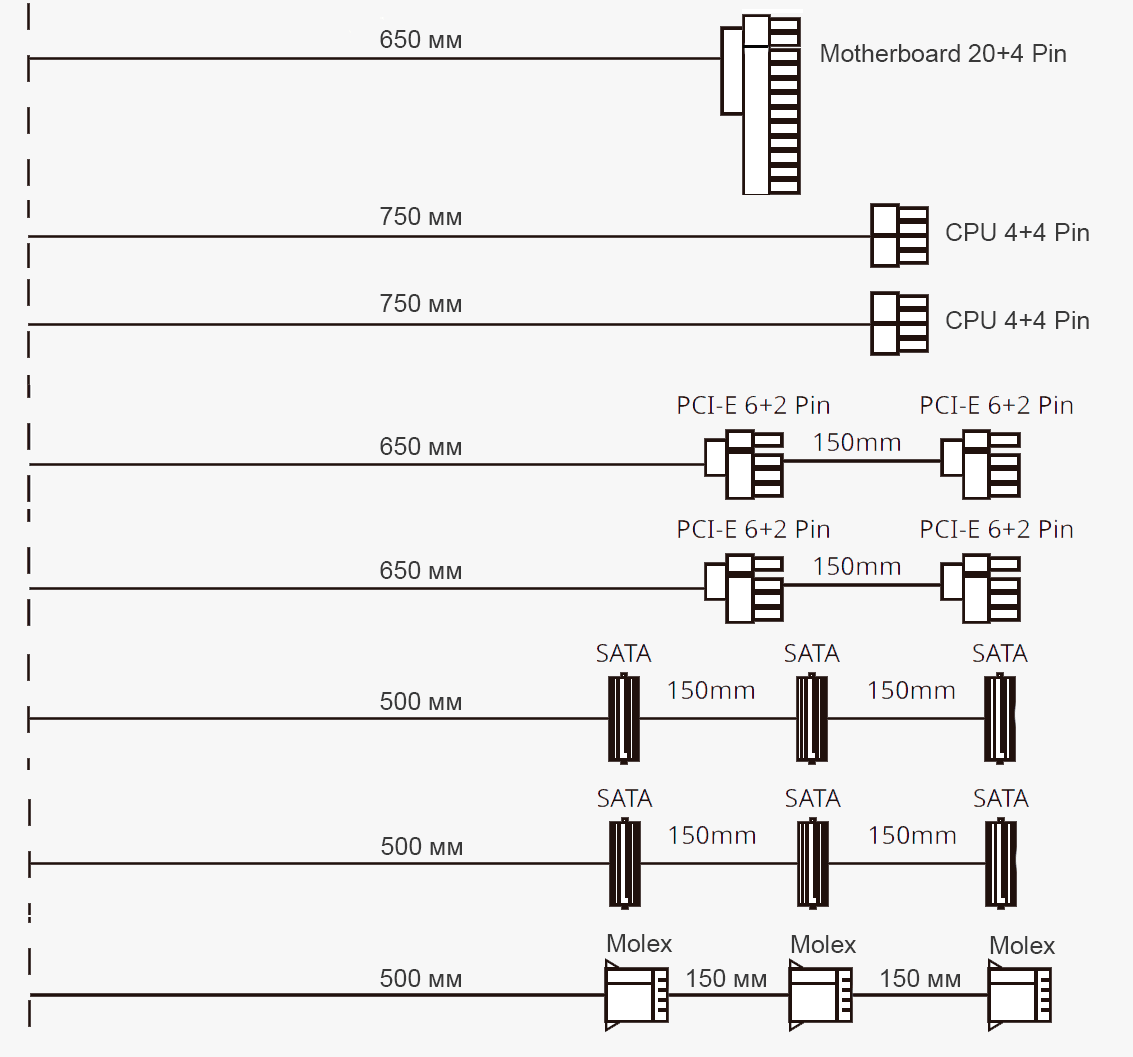

По фото сложно представить длину шлейфов, поэтому для наглядности я схематично изобразил их на рисунке ниже.



Остановлюсь на шлейфах и разъёмах подробнее.





Внутренняя конструкция

Компоновка БП классическая. Все электронные компоненты размещены на плате из чёрного стеклотекстолита.



Плата двухсторонняя, т.е. разводка печатных дорожек выполнена с двух сторон, но электронные компоненты установлены только с одной стороны.

Печатные дорожки силовых цепей с обратной стороны платы усилены слоем припоя.

В целом монтаж аккуратный, однако на обратной стороне платы имеются незначительные остатки флюса. Это не влияет на работу БП, но может указывать на недочёты технологии производства.



Схемотехнические и конструктивные решения

Входные цепи и фильтр электромагнитных помех

При подключении сетевого кабеля к сети 230 В напряжение сразу поступает на небольшую плату элементов сетевого фильтра, которая закреплена на разъеме питания БП. На ней установлены X-конденсатор и пара Y-конденсаторов.

Напряжение на плату поступает независимо от положения выключателя питания на корпусе БП.



Далее провода питания идут к основной плате. Один из проводников проходит через выключатель, который предназначен для отключения основной платы БП.

Рассмотрим подробнее основную плату БП.

Первым элементом защиты выступает плавкий предохранитель на 10 А.

При возникновении аварийных ситуаций внутри БП (внутреннее короткое замыкание из-за пробоя конденсаторов, силовых транзисторов, диодов и пр.), предохранитель разрывает цепь тока и так защищает от возможного возгорания и оплавления проводов питания и дорожек на плате.



Далее следует еще одна группа элементов сетевого фильтра — дроссели, X- и Y-конденсаторы. Эта группа элементов, плюс дополнительные помехоподавляющие конденсаторы на разъёме питания и ферритовые кольца на проводах питания составляют полноценный фильтр электромагнитных помех (ЭМП).

А вот варисторы для защиты от импульсных перенапряжений производитель устанавливать не стал.

Впрочем, защиту от всплесков напряжения на входе (SIP) производитель и не заявлял, так что всё честно. Да и конденсаторы фильтра в некоторой степени могут гасить короткие импульсные всплески напряжения.



Входной диодный мост и защита от бросков тока при включении в сеть

Диодный мост GBU808 рассчитан на ток до 8 А и напряжение 800 В. Учитывая, что теоретически максимальный входной ток БП с учетом КПД и минимального входного напряжения 160 В может достигать 6 А, диодный мост по допустимому току подходит.

При работе БП в тяжёлых условиях (максимальная мощность, низкое напряжение в сети) диодный мост может перегреваться, что увеличит вероятность его выхода из строя.



Термистор ограничивает бросок тока при зарядке входного конденсатора в момент включения БП в сеть. Шунтирование терморезистора после включения БП не предусмотрено, но при такой мощности это не критично.



Корректор коэффициента мощности (ККМ, PFC)

В блоке питания Mastero K750 применяется активный корректор мощности.

ККМ выполнен на двух параллельно включенных мосфетах SI13N50 и диоде Шоттки UF850. Предельный ток транзисторов 13 А, что в сумме дает 26 А. Напряжение пробоя 500 В. Двух транзисторов с указанными параметрами вполне достаточно для ККМ такой мощности.

Транзисторы и диод в изолированных корпусах TO-220F установлены на радиатор с применением термопасты.



Электролитический конденсатор 330 мкФ × 420 В с допустимой температурой до 105°С. Если судить по логотипу, это продукт крупного китайского производителя конденсаторов SUNCON (Shenzhen Suncon Electronics Co., Ltd.) Других обозначений производителя на конденсаторе нет.

ККМ управляется специализированной микросхемой CM6805BG. Это универсальный чип для управления ККМ и основным преобразователем БП.



Основной преобразователь напряжения

Основной преобразователь выполнен по топологии однотактного прямоходового двухключевого преобразователя. Нормальное бюджетное решение для БП мощностью 750 Вт, хоть и не отличается высокой энергоэффективностью.



В преобразователе установлены полевые (MOSFET) транзисторы LND18N50. Допустимый ток 18 А, напряжение пробоя 500 В, что вполне достаточно для преобразователя мощностью 750 Вт. Транзисторы в изолированном корпусе ТО-220F, установлены на радиатор с применением термопасты.

Как уже было сказано выше, преобразователь, как и корректор коэффициента мощности, управляется универсальной микросхемой CM6805BG.



Выходные цепи БП, формирование выходных напряжений

Силовой трансформатор имеет одну вторичную силовую обмотку.

Выпрямитель напряжения выполнен на диодах Шоттки — распространённое решение для блоков питания мощностью до 500−800 Вт.

В выпрямителе применяются сдвоенные диоды Шоттки MBR60100. Каждый диод (корпус) рассчитан на средний ток 60 А. Поскольку установлено несколько диодов, можно рассчитывать на хороший запас по допустимому выходному току.

Диоды установлены на общем радиаторе с изолирующими термопрокладками.



Для сглаживания пульсаций выпрямленного напряжения канала 12V установлено два накопительных конденсатора ёмкостью 3300 мкФ каждый, с допустимым напряжением 16 В из температурной группы 105 ˚C.

Производитель на конденсаторах не обозначен, однако логотип такой же, как и на основной банке.

Нельзя не заметить выходной накопительный дроссель, обязательный атрибут однотактных преобразователей напряжения.

В итоге, основной преобразователь БП формирует на выходе стабилизированное постоянное напряжение только одного номинала — 12 вольт.

Заявленный ток линии 12V составляет 55 А. Допустимая мощность 660 Вт при общей максимальной мощности БП 750 Вт.

Напряжения каналов 5V и 3.3V формируются из 12V отдельным DC/DC-преобразователем, который выполнен на специализированной микросхеме APW7159C.

По линии 5V допускается ток до 15 А, по линии 3.3V — до 12 А. Но суммарная мощность по этим двум каналам не должна превышать 115 Вт.

На плате DC/DC-преобразователя по линиям 3.3V и 5V установлены полимерные конденсаторы для предварительного сглаживания высокочастотных пульсаций. Дополнительное подавление пульсаций реализовано на основной плате БП. Возле DC/DC-преобразователя по каждой линии установлено по два дросселя и электролитических конденсатора на канал. Каждый конденсатор по 2200 мкФ×16 В от бренда ChengX  серии GR 105˚C. Информации по данной серии найти не удалось.

При подключении нагрузки к БП суммарное потребление по всем каналам не должно превышать максимальное значение в 750 Вт.



Контроль выходных напряжений

Выходные напряжения 12V, 5V и 3.3V контролирует специализированная микросхема-супервизор EST7610BS.

Ниже указаны уровни максимальных и минимальных напряжений, за пределами которых супервизор блокирует работу БП.





Таким образом, заявленная производителем защита от повышенного напряжения на выходе (OVP) и защита от пониженного напряжения на выходе (UVP) реализованы в полном объёме.



Дежурный источник питания

Дежурный источник питания 5Vsb выполнен на микросхеме EST2816H. Допустимый ток по линии 5Vsb  составляет 2.5 А.



Результаты тестирования стабильности выходного напряжения при изменении нагрузки — в таблице ниже. Напряжение измерялось на соответствующих клеммах разъёма Motherboard.





Дежурный источник питания показал отсутствие заметных изменений напряжения при изменении нагрузки и напряжения сети в пределах 170−250 В.

Напряжение в пределах допустимых отклонений. Отличный результат.



Система охлаждения, шум

Система охлаждения реализована на вентиляторе размерами 120×120×25 мм от бренда BDK. Модель обозначена как BDH12025S. Номинальное напряжение питания 12 В, ток 0.4 А.

По заявлению производителя БП в вентиляторе применяется подшипник скольжения.

Подключение двухпроводное, контроль вращения отсутствует.



Отмечу, что перегородка, которая направляет воздушный поток, интегрирована в корпус. Такое решение используется в специализированных вентиляторах, предназначенных для БП. В продаже они встречаются не так часто как универсальные модели на 120 мм, поэтому при замене вентилятора могут возникнуть сложности.

Система охлаждения активная, с хорошо растянутой плавной характеристикой регулировки оборотов вентиляторов от мощности нагрузки. Зависимость оборотов от мощности нагрузки показана на графике ниже.

Производитель не заявляет обороты вентилятора и уровень шума. Результаты получены опытным путем



Минимальные обороты вентилятора зафиксированы на уровне 700−720 RPM. При таких оборотах вентилятор практически не слышен.

Увеличение оборотов начинается при нагрузке выше 250 Вт, что составляет чуть более 30% от максимальной мощности в 750 Вт.

Измерение оборотов вентилятора. При нагрузке БП 300 Вт (40% от макс. мощности) обороты вентилятора — 1050−1060 RPM



На максимальные обороты 1670 RPM вентилятор выходит при нагрузке 600 Вт. При её увеличении до 750 Вт обороты вентилятора держатся на этом же уровне. При скорости вращения 1670 RPM напряжение на вентиляторе составляет 12 В. То есть это максимально возможные обороты данной модели вентилятора.

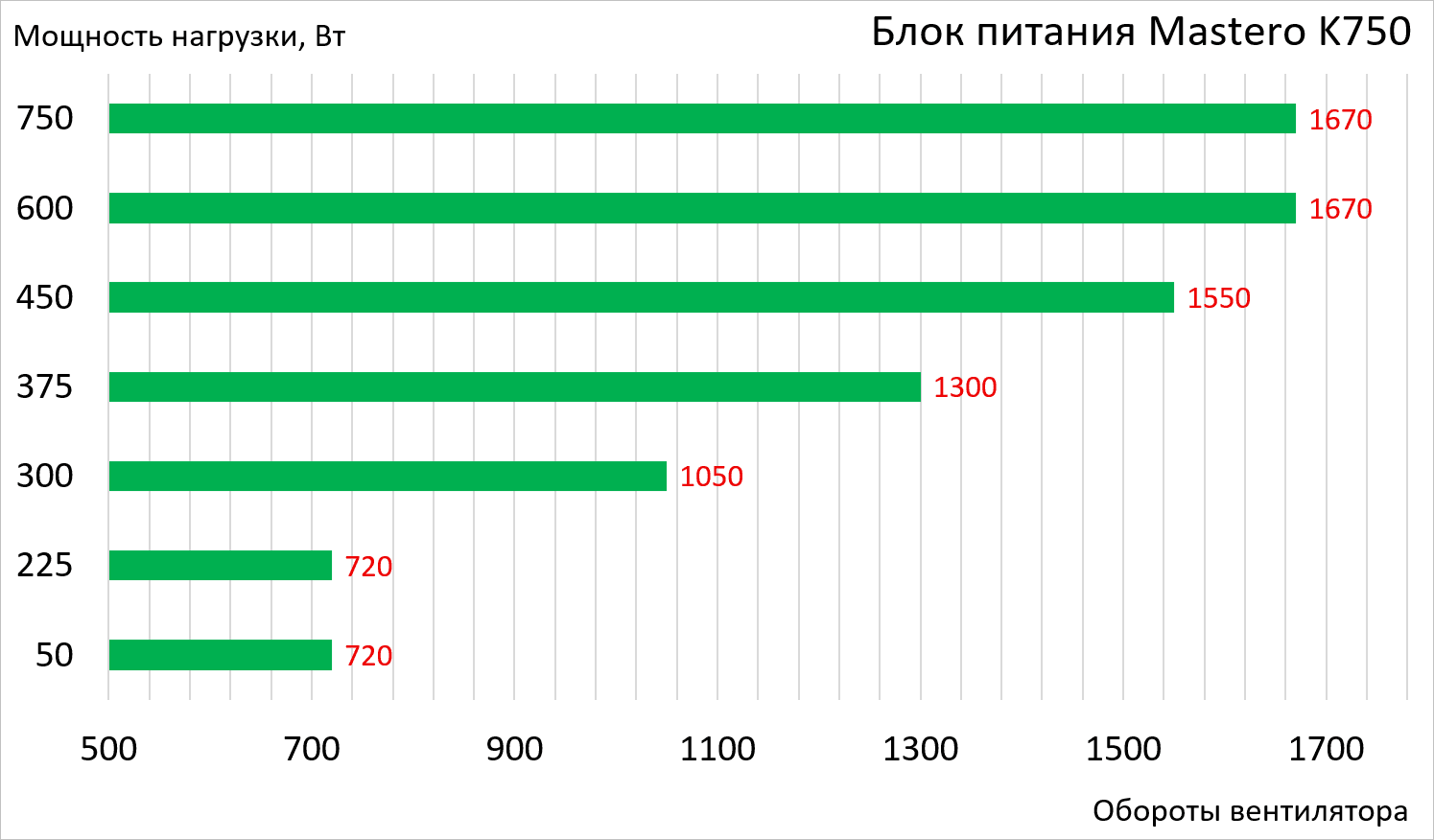

Ниже в таблице показана зависимость оборотов вентилятора от нагрузки БП и создаваемый при этом шум.



¹ при условии, что другие компоненты ПК не создают значительного шума.



Измерение уровня шума проводилось шумомером UNI-T UT353BT. БП располагался на столе на расстоянии 0.5 м от измерителя.



ККМ и КПД

Производитель блока питания Mastero K750 заявляет, что БП построен по схеме, которая используется в моделях, соответствующих сертификату 80 Plus Bronze. И уточняет — БП имеет КПД 85% при нагрузке 50%. Тут я должен кое-что прояснить:



1. Для бронзового сертификата БП при нагрузке 50% должен иметь КПД 88%, а не 85. При нагрузках 20% и 100% КПД должен быть не менее 85%.

2. Сертифицирует блоки и выдаёт сертификаты организация CLEARResult. На её сайте сертификата на БП Mastero K750 я не нашёл.

3. С другой стороны, есть у БП официальная наклейка или нет, не так важно. Главное — технические параметры. Заявленный КПД 85% при нагрузке в 50% — тоже хорошо и соответствует сертификату 80 Plus Standard.



Чтобы выяснить, выполняет ли БП требования по энергоэффективности, я оценил его реальный КПД и коэффициент мощности.

Значения КПД для сертификации приводятся для мощности нагрузки 20%, 50% и 100%. Коэффициент мощности — только при нагрузке 50%. Для этих значений выходной мощности я измерил потребляемую мощность от сети, коэффициент мощности и рассчитал КПД.

Входное напряжение стабилизированное 230 В±2%.

Измерение потребляемой мощности от сети при нагрузке 375 Вт (50%)



Результаты измерений и расчётов — в таблице ниже.





Судя по измеренному коэффициенту мощности, PFC в блоке питания работает отлично. А вот КПД при средней и максимальной мощности немного не дотягивает до бронзы.

Всё же для бронзового сертификата блок питания должен иметь резонансную топологию основного преобразователя, с более высокой энергоэффективностью по сравнению с однотактной двухключевой, используемой в данном БП.

Тесты подтвердили заявленный производителем КПД 85% при мощности 50%, даже с учётом возможных погрешностей. И я повторю сказанное в начале — такие значения соответствуют сертификату Standard, но не Bronze.



Тестирование стабильности выходных напряжений

При тестировании будем ориентироваться на допустимые отклонения напряжений компьютерного блока питания в соответствии с требованиями стандарта ATX. Привожу их в таблице ниже.





Выходные напряжения без нагрузки

Да, производитель не заявлял в спецификации функцию NLO (No Load Operation — работа без нагрузки). Тем не менее такой режим теоретически возможен, а значит необходимо проверить как БП будет вести себя в нём.

Условия тестирования:

• Входное напряжение БП — 230 В, стабилизированное.

• Мощность нагрузки по всем выходным линиям — 0 (ноль) Вт.

• Напряжение измеряется на разъёме Motherboard.





Напряжения соответствуют требованиям стандарта ATX. БП нормально работает в таком режиме NLO.



Канал 12V: оценка стабильности напряжения от нагрузки и при изменении напряжения сети от 160 до 264 В

При тестировании стабильности канала 12V дополнительно проводилась оценка поведения каналов 5V и 3.3V и их зависимость от изменения нагрузки на линии 12V. Напряжение каналов (5V, 3.3V) измерялось на разъёме Motherboard.

Условия тестирования:

• Нагрузка по линии 12V меняется от 0 Вт до максимальной 660 Вт (55 А).

• Напряжения на плате БП измеряется в точках подключения проводов 12V.

• Нагрузка на линиях 3.3V и 5V фиксированная, суммарно ~35 Вт.

• На линии 3.3V ток 3.0 А,  на линии 5V — 5 А.

• Линия -12V не нагружалась.

• Напряжение сети 230 В (стабилизированное).



Результаты в таблице.





БП отлично держит напряжение на своей основной линии. Изменение нагрузки на линии 12V от нуля до 100% не влияет на уровни напряжений каналов 5V и 3.3V. Учитывая, что эти напряжения формируются отдельным DC/DC-преобразователем, такое поведение ожидаемо.

Отмечу немного завышенное напряжение (12.3−12.4 В) на канале 12V по отношению к номиналу (12.0 В). Напряжение вписывается в допуски, а небольшое превышение, скорее всего, предусмотрено производителем с целью компенсировать падение напряжения на шлейфах при большой нагрузке. Вполне уместное и распространённое решение.

Производитель заявляет работоспособность БП при напряжении сети от 160 до 264 В. Тесты это подтвердили — при входном напряжении 160 В напряжение на выходе БП не меняется даже в сотых долях вольта.

Измерение напряжения в линии 12V при входном напряжении 160 В



Отличные показатели БП обеспечил и при увеличении входного напряжения до 265 В. Изменений выходных напряжений не отмечено.

Измерение напряжения в линии 12V при входном напряжении 265 В



Тесты подтвердили заявленный производителем диапазон входного напряжения.

Отмечу, что стандарт ATX предписывает, что БП должен сохранять работоспособность при входном напряжении от 180 до 264 В.

Этот блок питания можно использовать в сети с нестабильным напряжением без дополнительного стабилизатора. Системный блок будет работать при входном напряжении от 160 до 264 В.



Канал 5V: оценка стабильности напряжения от нагрузки

При тестировании канала 5V проводилась оценка зависимости и стабильности напряжений на других каналах.

Условия тестирования:

• Нагрузка по линии 5V меняется от 0 до 15 А (0−75 Вт).

• Напряжение линии 5V измеряется на разъёме Motherboard.

• Нагрузка на линии 3.3V фиксированная, 3 А (10 Вт).

• Нагрузка на линии 12V фиксированная, 240 Вт (20 А).

• Линия -12V не нагружалась.



Сценарий, при котором реальный ПК по линии 5V будет потреблять 15 А маловероятен, но я всё же проведу тесты. Результаты в таблице.





При изменении нагрузки от нуля до 15 А напряжение по линии 5V снижается всего на 0.1 В и остаётся в допустимом диапазоне с хорошим запасом. Данное снижение обусловлено падением напряжения на общей шине и использовании омеднённых проводов в шлейфе МВ (подтверждается тестом с магнитом).

Отмечу, что в шлейфах процессора и видеокарт тест с магнитом  оказался отрицательным — там используются медные проводники.

По этой же причине снижается напряжение в линии 3.3V — тоже на 0.1 В при увеличении нагрузки по линии 5V. Казалось бы, какая связь, ведь провода 5V и 3.3V разные. Да, плюсовые разные, а минусовые провода в шлейфе MB у каналов 5V и 3.3V — общие.

Снижение напряжения в линии 3.3V не выходит за рамки допустимых значений.

Изменение совсем незначительное, и вероятнее всего, связано с внесением ошибки в обратную связь по напряжению DC/DC-преобразователя и основного преобразователя при протекании больших токов по общей шине питания на плате БП.



Канал 3.3V: оценка стабильности напряжения от нагрузки

При тестировании канала 3.3V оценивалась зависимость и стабильность напряжений на других каналах.

Условия тестирования:

• Нагрузка по линии 3.3V меняется от 0 до 12 А (0−40 Вт).

• Измерение напряжения линии 3.3V — на разъёме Motherboard.

• Нагрузка на линии 5V фиксированная, 5 А (25 Вт).

• Нагрузка на линии 12V фиксированная, 240 Вт (20 А).

• Линия -12V не нагружалась.

Сценарий, при котором реальный ПК по линии 3.3V будет потреблять 12 А, ещё менее вероятен, чем потребление 15 А для канала 5V. Но тем не менее проверим как покажет себя БП. Результаты тестов — в таблице.





При изменении нагрузки от нуля до 12 А напряжение канала 3.3V снижается на 0.1 В. При этом наблюдается небольшое падение на линии 5V и увеличение напряжения на линии 12V. Напряжения всех каналов не выходят за допустимые пределы.

Если учитывать, что реальные сценарии с максимальной нагрузкой каналов 5V и 3.3V маловероятны в среднем ПК, то на эти падения напряжения при максимальных токах можно не обращать внимания. Разве что принять к сведению.

Гораздо важнее стабильность линии 12V. А она очень даже неплохая.

В реальной сборке многое зависит от правильной установки блока питания. Если обеспечен хороший контакт между корпусом БП и корпусом ПК, подключены все необходимые разъёмы и комплектующие закреплены штатными винтами, падение напряжения на общей шине будет меньше.

Металлический корпус ПК также участвует в формировании общей шины питания, поэтому надёжное крепление снижает сопротивление. В результате напряжения становятся стабильнее, а риск сбоев при пиковых нагрузках уменьшается.



Заключение

Информации по БП получилось много, пора подвести итоги.

Начну с сертификата и КПД блока питания. По результатам тестов КПД блока питания вписывается в заявленные производителем цифры — 85% при мощности нагрузки в 50% (375 Вт). Это хороший показатель, соответствующий сертификату 80 Plus Standard.

Активный корректор коэффициента мощности реализован отлично: подтверждается высоким  коэффициентом мощности (>0.98) и уверенной работой блока питания при входном напряжении от 160 до 264 В. За надёжность в условиях нестабильной сети можно не переживать.

Использование DC/DC-преобразователя — важное преимущество модели. Он избавляет от недостатков групповой стабилизации, при которой напряжение на одних линиях может отклоняться при изменении нагрузки на других. Это особенно актуально для блоков мощностью свыше 400–500 Вт, где линия 12V часто нагружена значительно сильнее, чем 3.3V и 5V. В данном случае подобных проблем не наблюдается — напряжения остаются в допустимых пределах.

Система охлаждения настроена хорошо. До мощности около 225 Вт вентилятор работает на минимальных оборотах и практически не слышен. В типичном неигровом режиме большинство ПК потребляют до 200 Вт, поэтому блок питания остаётся тихим. Заметный шум появляется лишь при нагрузке свыше 375 Вт (примерно 50%), и в этом случае он сопоставим с шумом видеокарты и процессора, которые также работают интенсивнее.

Отдельно отмечу широкий набор разъёмов питания — их количества и длины шлейфов достаточно с запасом — и гарантию производителя сроком 6 лет. Такой срок говорит об уверенности в надёжности устройства.
